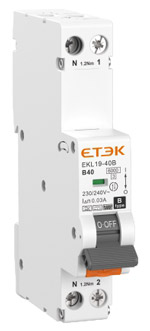

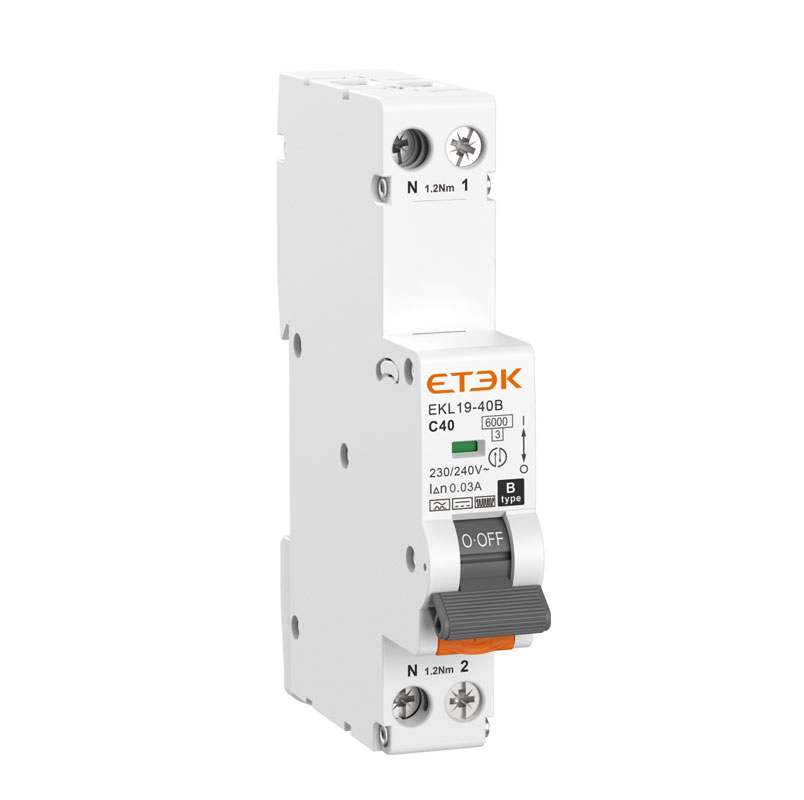

EKL19-40B Tipo B Bidireccional RCBO

Perfil del producto

El EKL19-40B es un interruptor diferencial tipo B de un solo módulo con protección contra sobrecorriente (RCBO), presentado por ETEK Electric. Este avanzado dispositivo de protección de circuitos gestiona eficazmente sobrecorrientes, cortocircuitos y fugas a tierra, y está diseñado específicamente para detectar formas de onda complejas y corrientes residuales de CC. Su diseño compacto de un solo módulo, junto con su capacidad de cableado bidireccional, lo convierte en la solución ideal para instalaciones eléctricas modernas y el sector de las energías renovables.

El EKL19-40B opera a una tensión nominal de 230/240 V y admite una corriente máxima de hasta 40 A. Presenta una sensibilidad de corriente residual de 30 mA y una resistencia a cortocircuitos de 6 kA. Además, ofrece curvas B y C, lo que lo convierte en la solución ideal para proteger equipos electrónicos sensibles, como cargadores de vehículos eléctricos, paneles solares y bombas de calor.

Características

Diseño compacto: La estructura de un solo módulo (18 mm) ahorra espacio en el tablero de distribución, lo que lo hace ideal para instalaciones o renovaciones modernas que ahorran espacio.

Capacidad de cableado bidireccional: permite que los conductores se terminen desde los terminales superiores o inferiores, lo que proporciona flexibilidad de instalación en diversas configuraciones de paneles y, al mismo tiempo, mantiene características eléctricas uniformes.

Protección integral: ofrece protección contra sobrecarga, cortocircuito y corriente residual para garantizar la seguridad del circuito.

Detección de corriente residual de CC: diseñado específicamente para formas de onda complejas y corrientes residuales de CC, ideal para cargadores de vehículos eléctricos, sistemas solares fotovoltaicos y bombas de calor.

Alto rendimiento: clasificación de cortocircuito de 6 kA con opciones de curva B o C para satisfacer diversas necesidades de aplicación.

Norma: IEC 61009-1: Interruptores automáticos accionados por corriente residual con protección contra sobrecorrientes integrada para usos domésticos y similares (RCBO) - Parte 1: Reglas generales
IEC 62423: Interruptores automáticos accionados por corriente residual tipo B con protección contra sobrecorrientes integrada para usos domésticos y similares (RCBO)

Escenarios de aplicación

Significado de preparación del modelo

Formulario de selección de productos

polacos	Curva	Tipo	Sensibilidad	Corriente nominal (A)	EAN-13	Ref. N°
1P+N	B	B	30 mA	6A	6942012157980	EKL19-40B-1NB0630
				8A	6942012157997	EKL19-40B-1NB0830
				10A	6942012158000	EKL19-40B-1NB1030
				13A	6942012158017	EKL19-40B-1NB1330
				16A	6942012143075	EKL19-40B-1NB1630
				20A	6942012143082	EKL19-40B-1NB2030
				25A	6942012143099	EKL19-40B-1NB2530
				32A	6942012143105	EKL19-40B-1NB3230
				40A	6942012143112	EKL19-40B-1NB4030
1P+N	do			6A	6942012158024	EKL19-40B-1NC0630
				8A	6942012158031	EKL19-40B-1NC0830
				10A	6942012158048	EKL19-40B-1NC1030
				13A	6942012158055	EKL19-40B-1NC1330
				16A	6942012143129	EKL19-40B-1NC1630
				20A	6942012143136	EKL19-40B-1NC2030
				25A	6942012143143	EKL19-40B-1NC2530
				32A	6942012143150	EKL19-40B-1NC3230
				40A	6942012143167	EKL19-40B-1NC4030

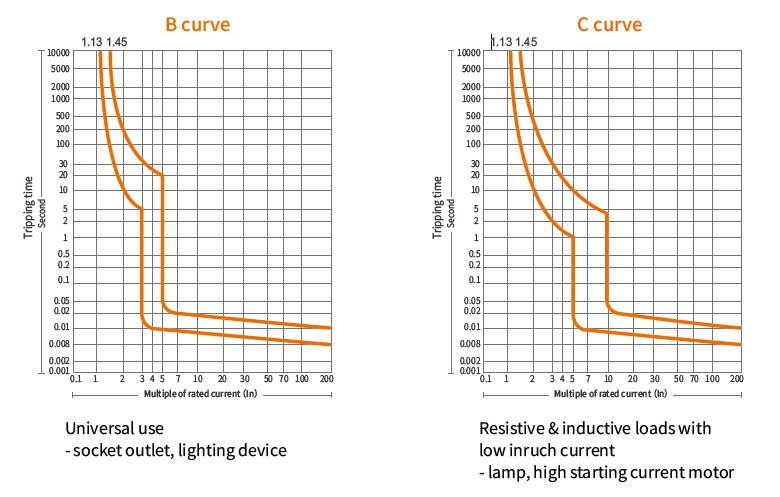

Característica de disparo

Curva	Corriente nominal	Liberación térmica					Liberación magnética
Curva	Corriente nominal	No viaje	Viaje	Tiempo sin viaje	Tiempo de viaje	Temperatura ambiente	Mantener la corriente	Corriente de disparo	Tiempo de viaje	Temperatura ambiente
B	6-40A	1,13 pulgadas		≤1 hora		30℃+5℃	3 pulgadas		≥0,1	Temperatura normal
B	6-40A		1,45 pulgadas		<1 hora			5 pulgadas	<0,1
do	6-40A	1,13 pulgadas		≤1 hora			5 pulgadas		≥0,1
do	6-40A		1,45 pulgadas		<1 hora			10 pulgadas	<0,1

RCD tipo B: Valores estándar de tiempo de ruptura y tiempo de no actuación para corrientes continuas residuales que resultan de circuitos rectificadores y para corrientes continuas residuales lisas.

Tiempos de viaje
Tipo	Corrientes de falla	Tiempo de viaje en
	Corrientes alternas	1×IΔn	2×IΔn	5×IΔn	500A
	Corrientes continuas pulsantes	1,4×IΔn	2×1,4×IΔn	5×1,4×IΔn	500A
	Corrientes de CC suaves	2×IΔn	2×2×IΔn	5×2×IΔn	500A
Estándar		Máx. 0,3 s	Máx. 0,15 s	Máx. 0,04 s	Máx. 0,04 s

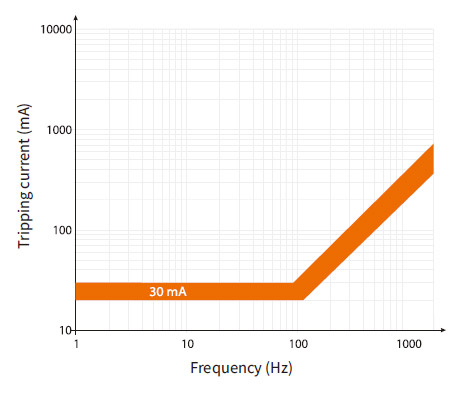

RCD tipo B: Corriente residual no operativa y operativa según frecuencias diferentes a la frecuencia nominal 50/60 Hz

Frecuencia (Hz)	Corriente residual no operativa (IΔn)	Corriente residual de funcionamiento (IΔn)
150	0,5 IΔn	2.4 IΔn
400	0,5 IΔn	6 IΔn
1000	1 IΔn	14 IΔn

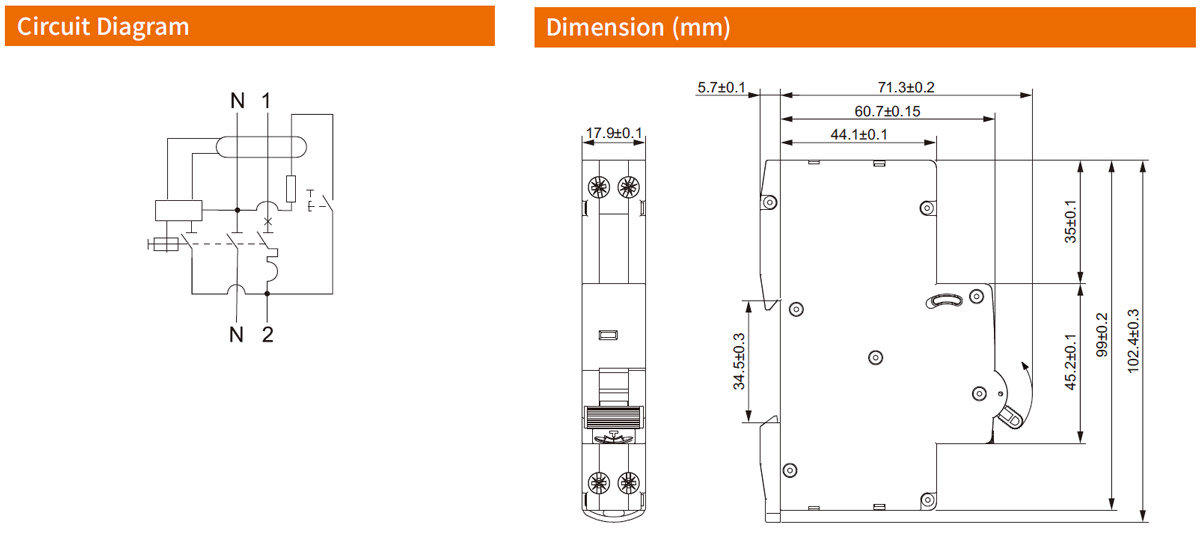

Datos técnicos

Estándar	IEC/EN 61009-1, IEC/EN 62423
Protección	Falla a tierra, sobrecorriente y cortocircuito
Tipo de viaje	Falla a tierra: electrónica
Tipo de viaje	Sobrecarga y cortocircuito: Termomagnético
Tipo de corriente residual	B: corriente alterna residual, corriente continua pulsante y suave, alta frecuencia (≤1 kHz)
Número de polos	1P+N (18 mm, con neutro conmutado)
Tensión de aislamiento (Ui)	500 V
Tensión nominal (Ue)	230/240 V~
Corrientes nominales (In)	6, 8, 10, 13, 16, 20, 25, 32, 40A
Corrientes de sensibilidad nominal (IΔn)	30 mA
Tiempo de inactividad de la corriente residual bajo (I△n)	≤0,1 s
Capacidad residual nominal de cierre y corte (IΔm)	500 A (In≤50 A)
Frecuencia nominal	50/60 Hz
Capacidad nominal de cortocircuito (Icn)	6 kA
Clase limitadora de energía	3
Tensión nominal soportada al impulso (Uimp) (1,2/50ps)	4 kV
Tensión de prueba dieléctrica	2 kV (50/60 Hz, 1 minuto)
Resistencia al fuego (ensayo de hilo incandescente)	960 ± 15 °C (gabinete)
Resistencia al fuego (ensayo de hilo incandescente)	650 ± 10 ℃ (Mango)
Características de disparo térmico	1.13In No se produce ningún disparo en una hora
Características de disparo térmico	1.45In Disparo en una hora
Características de disparo instantáneo	B: 3 pulg.-5 pulg.; C: 5 pulg.-10 pulg.
Vida eléctrica	4.000 ciclos
Vida mecánica	10.000 ciclos
Indicación de la posición del contacto	verde apagado / rojo encendido
Grado de protección	IP20
Temperatura ambiente	-25℃~+55℃
Temperatura de almacenamiento	-30℃~+70℃
Tipo de conexión de terminal	Cable/barra colectora tipo clavija
Tamaño máximo de terminal para cable	16 mm²
Par de apriete máximo	2,0 Nm
Instalación	Montaje en carril DIN de 35 mm
Método de entrada	Bidireccional
