Interruptor diferencial de alta frecuencia tipo B+ EKL6-100B

Voltaje: sistemas de 240/415 V CA (50/60 Hz)

Rango de corriente: 16 A a 100 A

Corriente residual nominal: 30, 100, 300 mA

Capacidad de ruptura: 10 kA

Protege contra fallos de fugas

Tipo electromagnético

Tipo B+

Capacidad de cableado bidireccional

Indicación de falla a tierra

Interruptor diferencial según IEC/EN 61008-1, VDE 0064-400

Consultar AHORA PDF

Interruptor diferencial de alta frecuencia tipo B+ EKL6-100B

Consultar AHORA PDF

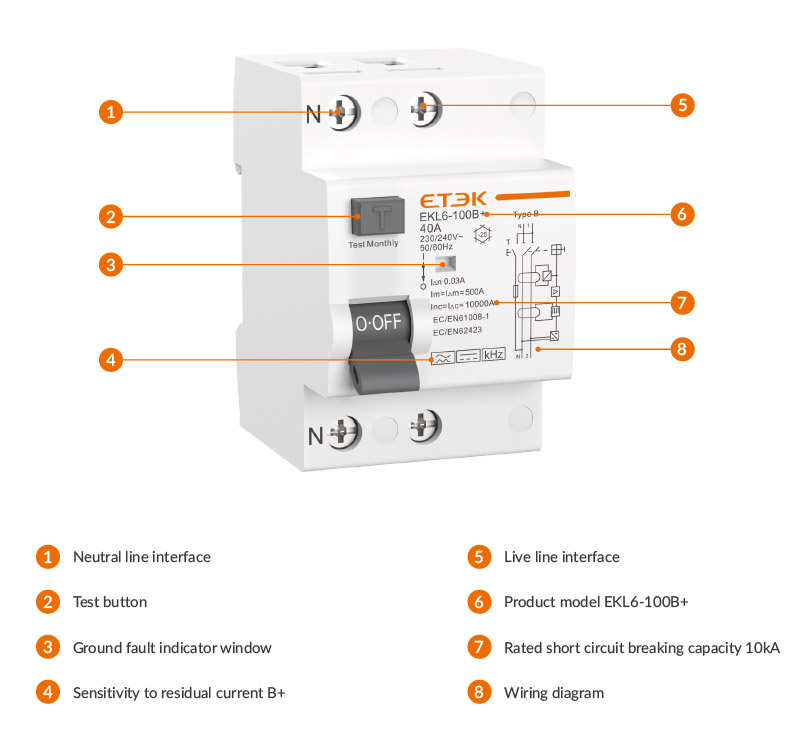

Perfil del producto

Interruptor diferencial residual (RCCB) EKL6-100B+ Tipo B+, apto para sistemas de alimentación de 230/240 V (1P+N) o 400/415 V (3P+N), con una corriente nominal de hasta 100 A. Diseñado para detectar corrientes de fuga de CA, corrientes de fuga de CC pulsantes, corrientes de fuga de CC lisas, corrientes de fuga de forma de onda compuesta y corrientes de fuga de alta frecuencia de hasta 20 kHz, con un umbral de disparo máximo de 420 mA. Por lo tanto, estos interruptores ofrecen una mejor protección contra incendios.

Aplicaciones

Consejos sobre productos

Significado de preparación del modelo

Tipo de RCD

	Los RCD de tipo CA detectan corrientes residuales de CA sinusoidales que aumentan lentamente.
	Los RCD tipo A detectan corrientes de fuga de CA y corrientes de fuga de CC pulsadas por debajo de 6 mA.
	Los RCD tipo B+ detectan todos los tipos de corriente residual (CA, CC, mixta y suave) a frecuencias de hasta 20 kHz y se disparan a un máximo de 420 mA en kHz, lo que ofrece una protección superior contra incendios.

Sensibilidad de disparo

30 mA	Este es el nivel de protección más comúnmente utilizado en hogares y edificios comerciales, y es adecuado para la protección de enchufes en entornos residenciales generales, oficinas y lugares comerciales.
100 mA	Generalmente se utiliza en situaciones donde los requisitos de protección personal no son tan estrictos como 30 mA, o para la protección de equipos, como sistemas de aire acondicionado, equipos industriales, etc.
300 mA	Se utiliza principalmente para protección contra incendios, como cuadros de distribución y protección general de grandes equipos eléctricos.

Característica de disparo

RCD tipo B: Valores estándar de tiempo de ruptura y tiempo de no actuación para corrientes continuas residuales que resultan de circuitos rectificadores y para
corrientes continuas residuales lisas.

Tiempos de viaje
Tipo	Corrientes de falla	Tiempo de viaje en
	Corrientes alternas	1×IΔn	2×IΔn	5×IΔn	500A
	Corrientes continuas pulsantes	1,4×IΔn	2×1,4×IΔn	5×1,4×IΔn	500A
	Corrientes de CC suaves	2×IΔn	2×2×IΔn	5×2×IΔn	500A
Estándar		Máx. 0,3 s	Máx. 0,15 s	Máx. 0,04 s	Máx. 0,04 s

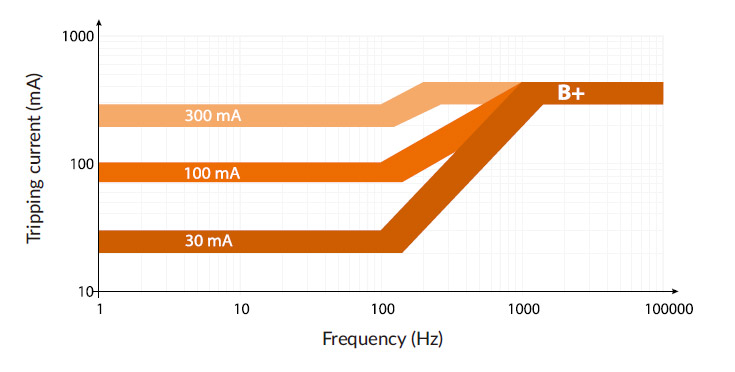

RCD tipo B: Corriente residual no operativa y operativa según frecuencias diferentes a la frecuencia nominal 50/60 Hz

Frecuencia (Hz)	Corriente residual no operativa (IΔn)	Corriente residual de funcionamiento (IΔn)
150	0,5 IΔn	2.4 IΔn
400	0,5 IΔn	6 IΔn
1000	IΔn	14 IΔn

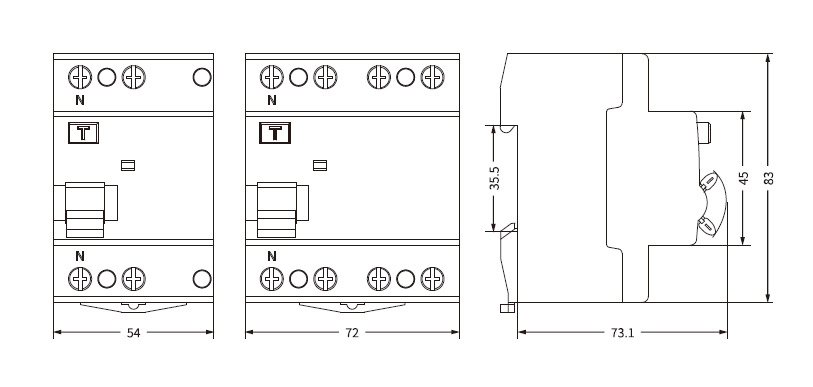

Capacidad de cableado

Corriente nominal In (A)	Área de la sección transversal s (mm²)	Par de apriete (Nm)
16	2.5	2.5
25	4	2.5
32	6	2.5
40	10	2.5
63	16	2.5
80	25	2.5
100	35	2.5

Datos técnicos

Estándar	IEC/EN 61008-1, VDE 0064-400
Protección	Falla a tierra
Tipo de viaje	Termomagnético
Tipo de corriente residual	Tipo B+: corriente alterna residual, corriente continua pulsante y suave, alta frecuencia (≤20 kHz)
Característica del tiempo	Insensibilidad

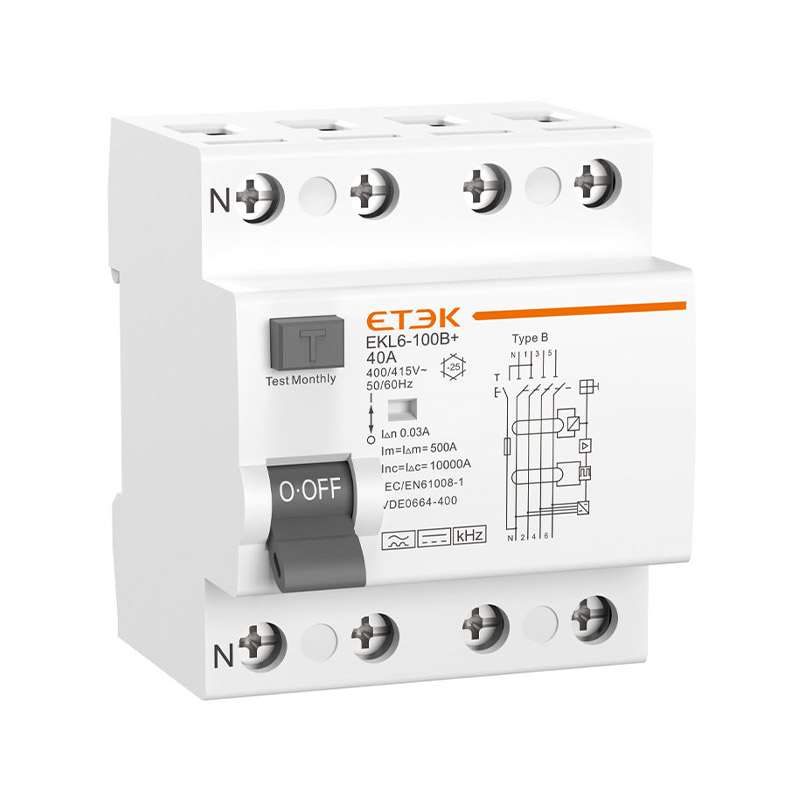

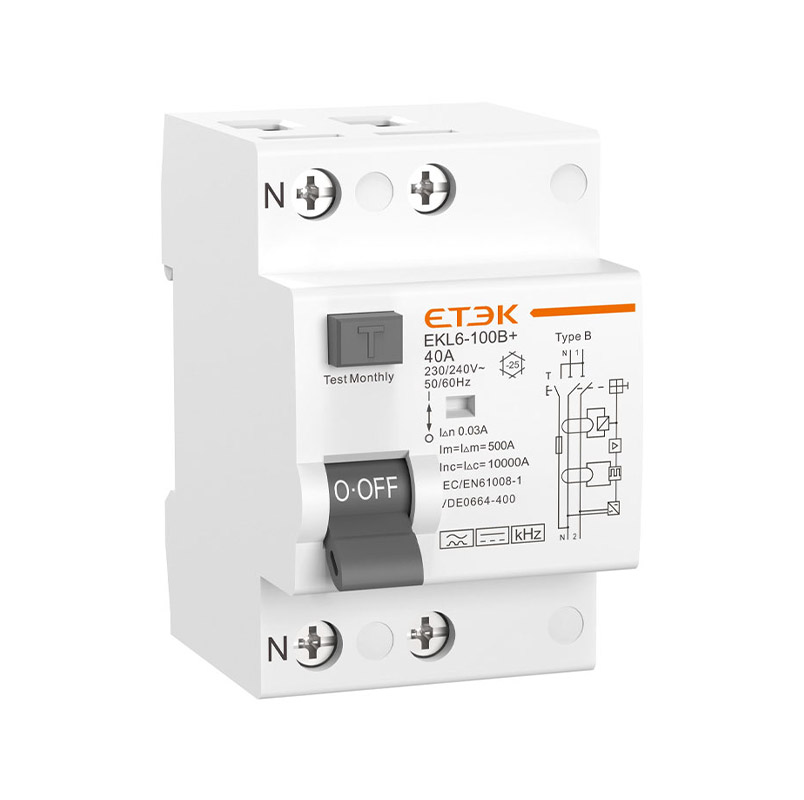

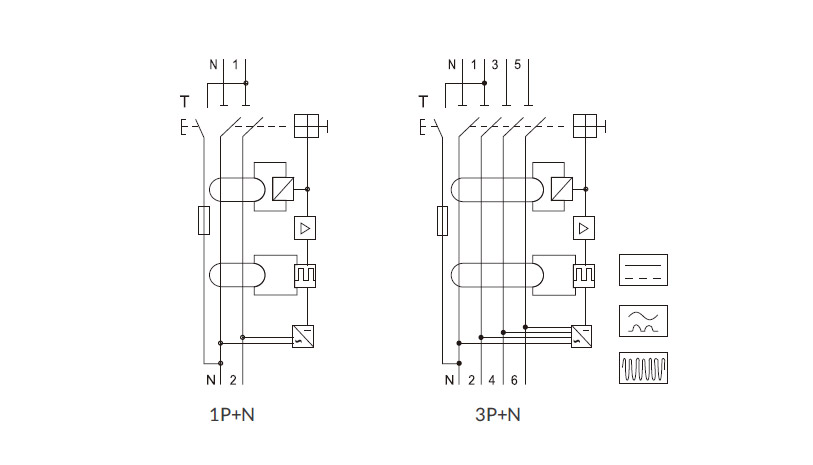

Número de polos	1P+N,/3P+N
Neutral	Conmutado, polo N a la izquierda
Tensión de aislamiento (Ui)	500 V
Tensión nominal (Ue)	1P+N: 230/240 V~; 3P+N: 400/415 V~
Corrientes nominales (In)	1P+N: 16, 25, 40, 63A, 80, 100A (3 módulos); 3P+N: 16, 25, 40, 63, 80, 100A
Corrientes de sensibilidad nominal (IΔn)	30,100,300 mA
Tiempo de inactividad de la corriente residual bajo (IΔn)	≤0,1 s
Capacidad residual nominal de cierre y corte (IΔm)	500 A (In≤50 A), 10 In (In>50 A)
Frecuencia nominal	50/60 Hz
Capacidad nominal de cortocircuito (Icn)	10 kA
Corriente residual de cortocircuito condicional nominal (IΔc)	10 kA
Tensión nominal soportada al impulso (Uimp) (1,2/5Ous)	4 kV
Tensión de prueba dieléctrica	2 kV (50/60 Hz, 1 minuto)
Resistencia al fuego (ensayo de hilo incandescente)	960 ± 15 ℃ (carcasa), 650 ± 10 ℃ (mango)
Vida eléctrica	2.000 ciclos
Vida mecánica	4.000 ciclos
Indicador de posición de contacto	verde apagado/rojo encendido
Indicador de falla a tierra	Blanco: Normal; Rojo: Fallo de fuga
Grado de protección	IP20
Temperatura ambiente	-25℃~+40℃
Temperatura de almacenamiento	-30℃~+70℃
Tipo de conexión de terminal	Cable/Barra colectora tipo clavija/tipo horquilla
Tamaño máximo de terminal para cable	35 mm²
Par de apriete máximo	2,5 Nm
Instalación	Montaje en carril DIN de 35 mm
Método de entrada	Bidireccional
